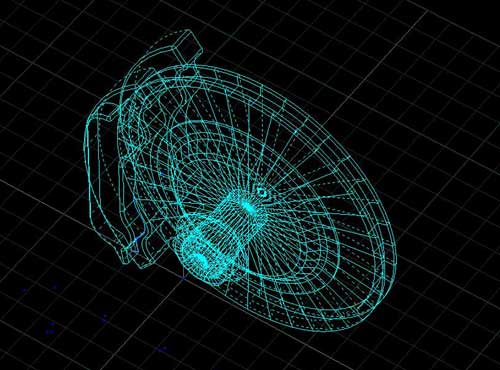

３次元CADで作成したディスクブレーキ回りです。シャフトとセンターホイールナットも含めています。

１．手描きの下図を２次元CADで輪郭線を描き起こして導入
２．リヤウイングから着彩
３．自動選択ツールで選択範囲を指定し着彩
４．ベジェ曲線で選択範囲を指定
５．閉じたパスで作成された選択範囲を着彩
６．さらに微細な部分をベジェ曲線で選択範囲を指定
７．閉じたパスで作成された選択範囲を反転させ着彩
８．タイヤとホイールは３次元CADで制作
９．ディスクブレーキ回りも３次元CADで制作
10．タイヤ・ホイールにディスクブレーキ回りを合体
11．３次元ＣＧでレンダリング
12．別ウインドウで開く 完成版全体図 （99KB)
