| AutoCAD LT 等角投影図（アイソメトリック）から不等角投影図（トリメトリック）まで テクニカルイラスト作成方法 |
|
|

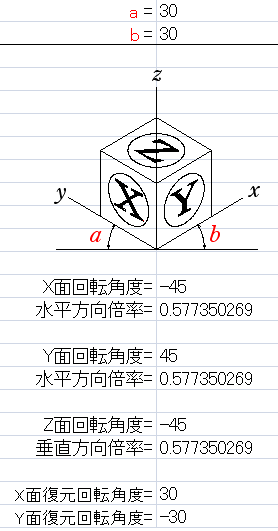

| １．等角投影図（アイソメトリック）は、右の表で ａ と b が、共に30度になるように作図する方法です。 | ||
 |
 |
|
|
|
||

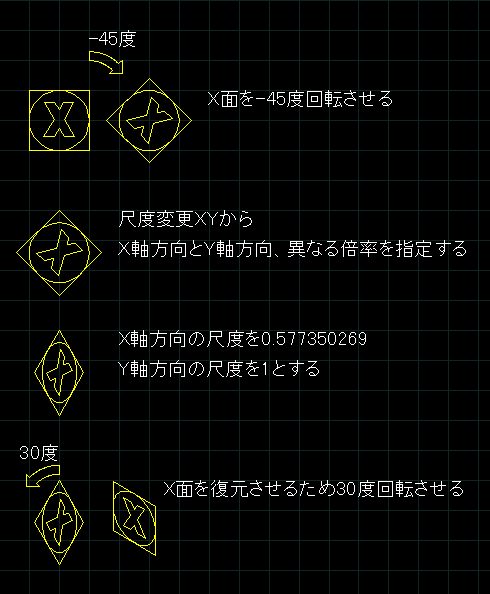

| ２．Ｘ面の作図 | ||
 |
|
|
|
|
||

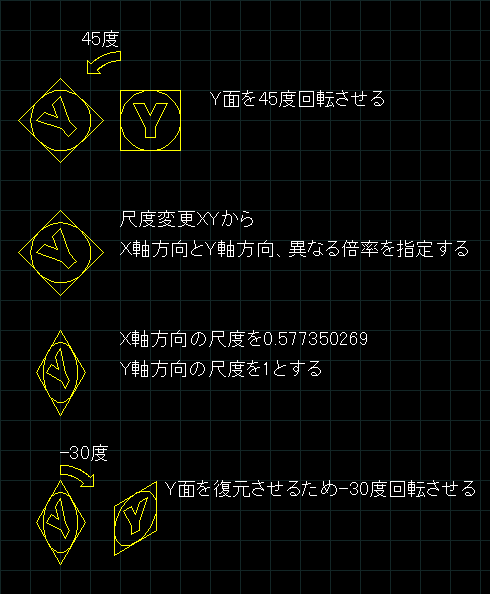

| ３．Ｙ面の作図 | ||
 |
|
|
|
|
||

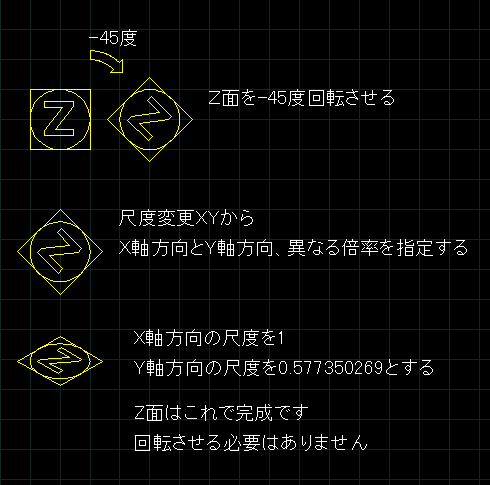

| ４．Ｚ面の作図 | ||
 |
|
|
|
|
||

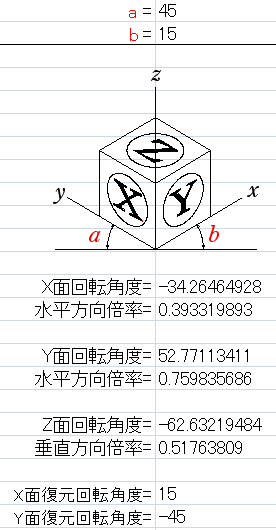

| ５．二等角投影図（ダイメトリック） ａ ＝ b 、 ａ ≠ 30 、または不等角投影図（トリメトリック） ａ ≠ b による作図法 入力する数値が異なりますが、手順はアイソメトリックの作図と同じです。 （現在表示されている表は、サンプル画像です。自動計算はされません） ダウンロード用自動計算データ (Excel) はこちら |
||
|
 |
|
|
|
||
