CAD時代こそ、手描きをしっかり
座金(washer)からエンジン・カット・イラストへ
3D(立体図)のイメージをつかみ資格取得 !

CAD : Computer Aided Design
3D : Dimension (三次元)

-------- 後輩にアドバイス -------

今、学校で製図を習っている人は、それは基礎だから、おろそかにしないこと。
絶対、後で役にたつ。

 あとは、とにかく人より1枚でも多く、人が5時間で描いたら、自分は3時間で描いて、次ぎの課題に取組むくらいの気持ちが欲しいね。
何度も失敗を重ねて、知識も増えてくるから、失敗は反発力になるしね。

 CAD利用で、その偉力もわかるし、基本は手描き。

それから、技能検定試験の合格を目標にすると、励みになるんじゃないかな 、、、

立体図を描いてみよう

過去の問題 (各問題をクリックすると正解と解説が拡大表示されます)


例題.1


例題.2


問題.1


問題.2


問題.3


問題.4

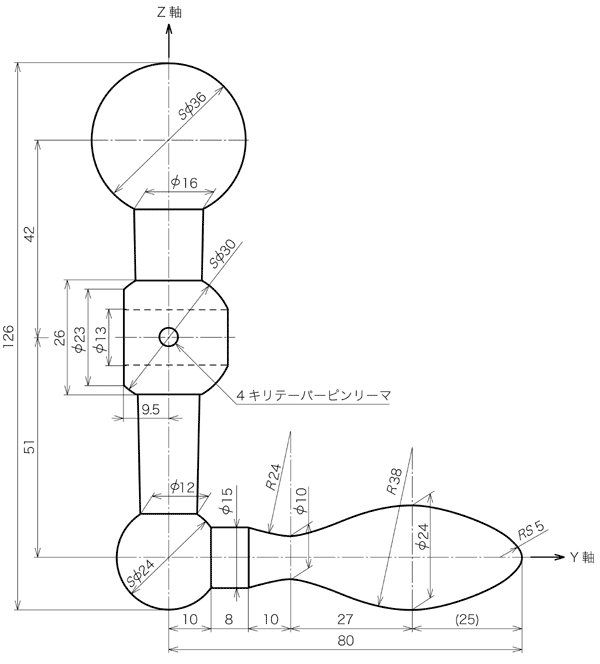

問題.5  2004. 7.31 出題

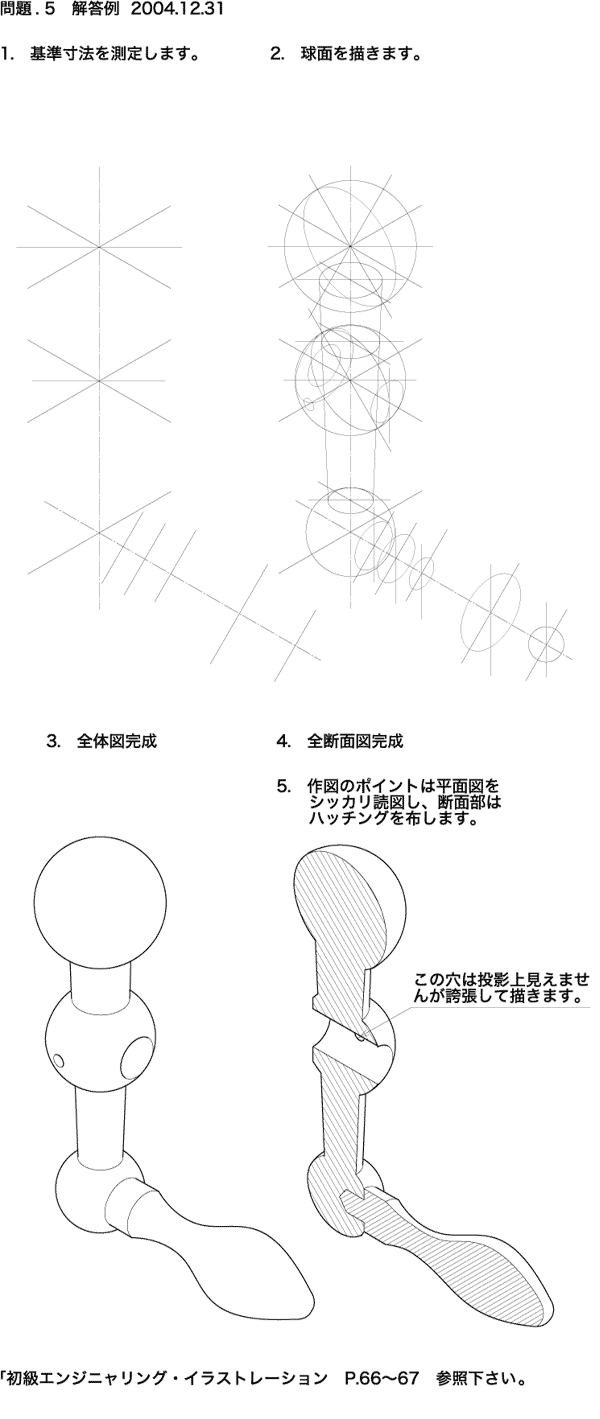

下図を立体図に描きなさい。正解と解説は2004年12月31日に同ページに掲載します。

問題.6は 「腕だめし」に掲載 (2005,3,31)
厚生労働省・認定の技能検定試験の立体図の案内は、「JAVC」ページのTI関連を参照下さい。
